半分PU合成皮革

セミ PU (ポリウレタン/PU および PVC ハイブリッド) 人工皮革業界では、剥離紙の適用には PU プロセスと PVC プロセスの両方の特性が組み合わされていますが、セミ PU 素材の固有の特性に対応するための調整が必要です。以下に、その主要なアプリケーションと技術的な考慮事項を示します。

1. セミPU人工皮革の特徴と剥離紙の役割

• 材料特性 : セミ PU は通常、PVC をベース層として使用し、表面に PU コーティングを施し、PVC のコスト上の利点と PU の柔らかさと耐摩耗性を組み合わせます。

• 主な機能 :

  • テクスチャ転送 : 剥離紙は、PU コーティングに高忠実度のテクスチャ (牛革、羊皮など) を与えます。

  • 二層リリース : PVC ベース層と PU 表面層の異なる硬化温度と化学的特性に適応する必要があります。

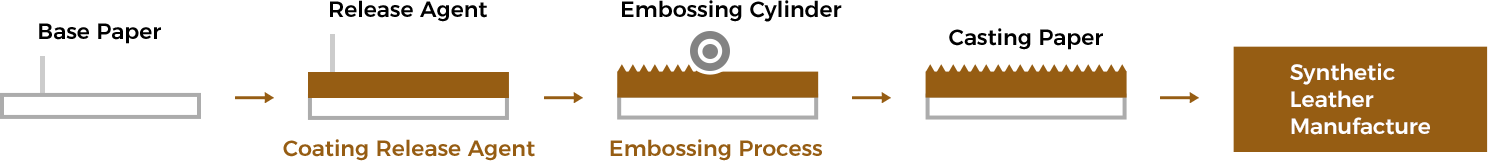

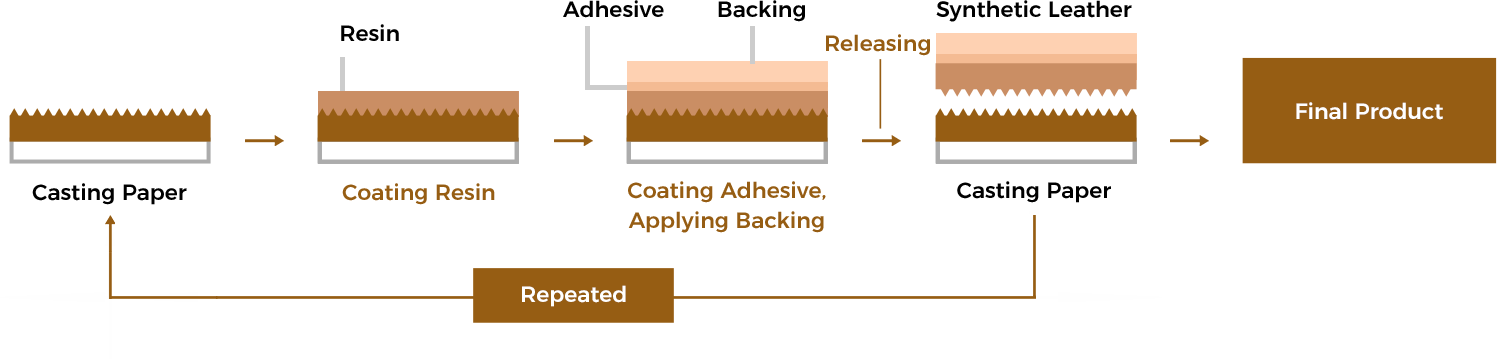

2. 主要なプロセスフローへの適用

1. PVCベースレイヤーコーティング : 剥離紙に最初に PVC ペーストが塗布され、乾燥後にベースが形成されます。

2. PU表層コーティング ：PVC層の上にPU樹脂を塗布し、離型紙で二次エンボス加工を施します。

3. 段階的硬化 :

   • PVC層硬化温度：150～180℃（耐熱剥離紙が必要）。

   • PU層硬化温度：100～140℃（剥離紙へのシリコーンオイル移行防止）。

4. リリース ：冷却後、剥離紙が剥離され、PU層の細かい質感が維持されます。

3. 剥離紙の選定基準

• 温度勾配耐性 : シリコーンオイルの破損や紙の変形を防ぐために、PVC の高温と PU の中低温の両方に耐える必要があります。

• 化学的適合性 :

  • PVC 可塑剤 (DINP など) の浸透に耐えます。

  • PU 溶剤 (DMF、MEK など) によるシリコーンコーティングの溶解を防ぎます。

• テクスチャの適応性 :

  • 粗いテクスチャ ：ソファやラゲッジなど立体感を重視した製品に使用されます。

  • 細かいテクスチャー ：ソフトな感触が求められるアパレルや手袋などに使用されます。

4. 業界の課題と解決策

• 層間接着の問題 :

  • 解決策 : 低表面エネルギーの剥離紙を使用して、PU 残留物を最小限に抑え、PVC/PU の強力な接着を確保します。

• 溶剤残留リスク :

  • 解決策 : PU 溶剤による侵食を防ぐために、耐溶剤性シリコーン オイル (プラチナ触媒シリコーンなど) を使用します。

• コスト管理 :

  • 解決策 : セミ PU の高い材料コストを相殺するために、再利用可能な剥離紙 (例: 5 ～ 8 サイクル) を採用します。

5. 今後の動向

• 環境に優しい剥離紙 ：水性シリコンコーティングによるDMFフリーのセミPUプロセスに適応します。

• 複合テクスチャ技術 : 単一の成形ステップで、PVC ベースのテクスチャと PU の表面テクスチャ (例: 粗いベースの微多孔質表面) を組み合わせて実現します。

• スマート検出 : テクスチャ転写の均一性をオンラインでモニタリングするために、剥離紙の表面にマイクロマーカーを埋め込みます。

結論

セミ PU 人工皮革の製造において、剥離紙は「PVC コスト効率の高い PU プレミアム品質」を実現するための重要な媒体です。その選択は、コストと性能のバランスをとりながら、デュアルマテリアルシステムの温度、化学薬品、テクスチャ要件に正確に一致する必要があります。セミPUが自動車内装や高級家具用途に拡大するにつれて、剥離紙の耐候性、再利用性、環境基準が重要な技術的進歩となるでしょう。
